PICAXE 40X1: Circuito de Descarga

|

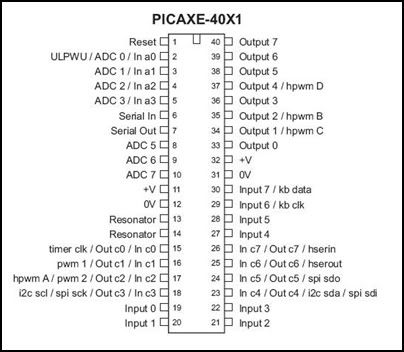

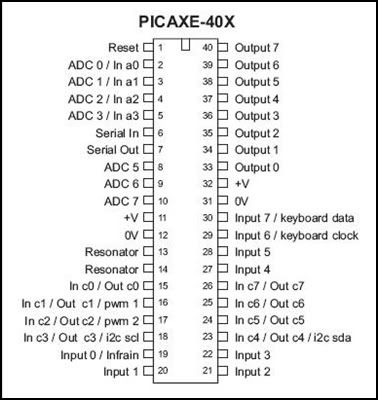

Los PICAXE 40X, 40X1, 40X2 tienen iguales los pines en donde se hace la descarga del programa, practicamente el circuito de descarga es el mismo que el del PICAXE 28X lo que cambia son los pines de alimentacion. En las siguientes imagenes aparecen los PICAXE 40X, 40X1 y 40X2

Photobucket

Photobucket

Photobucket

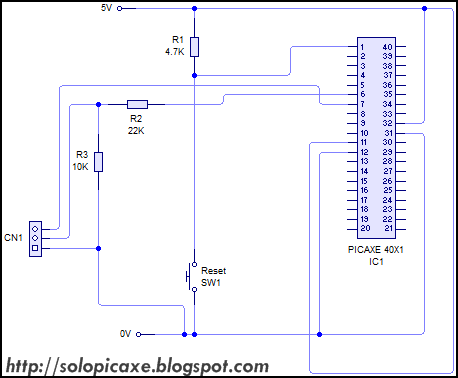

EL que nos va a interesar es el PICAXE 40X1 debido a que ese es el que tengo, el diagrama del circuito de descarga es el siguiente:

Photobucket

Como podran notar en el circuito de descarga del PICAXE 28X se usa un resonador, pero en este caso el PICAXE 40X1 trae un resonador interno de 4 ó 8 MHz, por lo tanto no es necesario colocarle un resonador externo. Anteriormente explique como usar un circuito de descarga y si lo notaron use los alambres y lo conecte al protoboard para poder pasar el programa al PICAXE 18X, pero ahora es distinto, el Cable de descarga USB trae un plug stereo de 3.5mm, asi que me toca hacer un conector de 3.5mm para el protoboard, pero en otros lugares y revistas aparece lo siguiente:

Photobucket

Pero resulta que no entiendo lo que ese diagrama quiere decirme, asi que fui a la electronica compre el conector, que por cierto es un conector stereo de 3.5mm, despues de cierto tiempo al fin lo entendi, ahora yo se los explico:

1) Una breve explicacion del diagrama anterior:

Tenga en cuenta que las dos resistencias no son un potencial divisor. La resistencia de 22k trabaja con los diodos internos del microcontrolador para fijar el voltaje de serie PICAXE a la tensión de alimentación y para limitar la corriente de descarga a un límite aceptable. La resistencia de 10k detiene la entrada serial 'flotante', mientras que el cable de descarga no este conectado. Esto es esencial para un funcionamiento fiable.

Las dos resistencias de descarga deben ser incluidos en cada circuito PICAXE. La entrada serial (osea la resistencia de 22k) nunca debe ser conectada la izquierda. Si se deja desconectada, osea, la entrada serial de entrada libre, habra una entrada "flotante" ya sea alta o baja hara que el funcionamiento sea poco fiable, ya que el PICAXE recibira señales con ruido que se puede interpretar como un nuevo intento de descarga, asi que NUNCA, cambien la configuracion del diagrama anterior. Por algo se creo de esa manera : )

2) En el diagrama se ve el conector de 3.5mm pero realmente si nunca has visto uno sera un problema, asi que acontinuacion dejo unas fotografias con explicaciones:

Photobucket

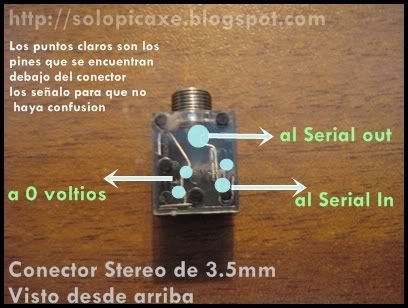

Con Explicacion de pines:
donde dice al serial out, in y a 0 voltios son a los pines del PICAXE que usaras, no importa cual, la cuestion esta en contectar cada pin del conector al pin correcto del PICAXE.
Photobucket

Photobucket

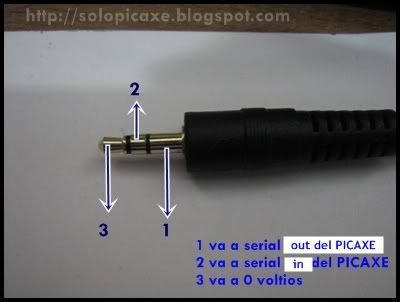

Las siguientes son unas fotografias del Plug del Cable de descarga USB AXE027
Photobucket

Explicacion de cada parte del plug:
Photobucket

Como se usa este plug y conector, se realiza un plaquita para que se pueda insertar en el protoboard, debido a que es algo sencillo, realmente, no quise usar un software, porque perdia mas tiempo, jejeje, asi que lo hice en papel:

Photobucket

Photobucket

Fotografias de la plaquita ya terminada:

Photobucket

Photobucket

Vista de Abajo:

Photobucket

Photobucket

Espero que este tutorial les halla servido, espero no haberme saltado nada, pero si tiene alguna duda o si algo no esta bien explicado, o no esta bien escrito no duden en escrbir un comentario o a mi correo. Y de ultimo y no menos importante, la fotografia con el circuito de descarga y PICAXE 40X1:

Photobucket
