PICAXE 28X1: Matriz de LEDs

|

La semana pasada me enviarion a mi correo una colaboracion, es un circuito de una Matriz de LEDs usando el PICAXE 28X1 y un ULN2803:

el mensaje para el desplazamiento se almacena en la memoria ram (scrachpad) del PICAXE; encendiendo un LED en cada columna que son codificados como un número binario, estos números se envían a PORTC, uno tras otro.

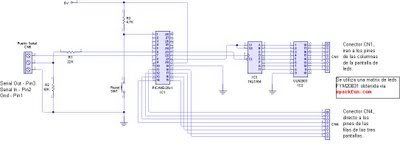

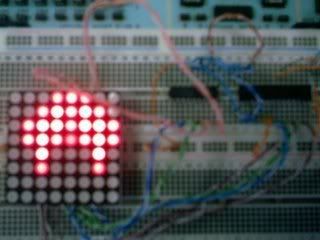

a continuacion les presento unas imagenes y circuitos:

Photobucket

Photobucket

Photobucket

Video del funcionamiento:


Quiero agradecerle a Cuzcatleco por su colaboracion.
Y para mas informacion respecto a este proyecto entrar a:
Laboratorio Electronico
