¿Que necesito para pasar el programa al PICAXE?

|

Para pasar el programa al PICAXE necesitas 3 cosas:

>>>> Cable de Descarga <<<<
El circuito de descarga Serial es identico para todos los microcontroladores PICAXE, consiste de 3 alambres del PICAXE al puerto serial de la PC. Un alambre envia datos de la PC a la entrada serial del PICAXE, un alambre transmite datos de la salida serial del PICAXE a la computadora, y el tercer alambre proporciona la tierra comun.


En la siguiente Imagen muestra:
El pin 2 del DB9 van con el pin serial out del PICAXE El pin 3 va con el pin serial in del PICAXE El pin 5 va con 0 voltios





Aqui se puede ver los pines 2,3 y 5 del DB9

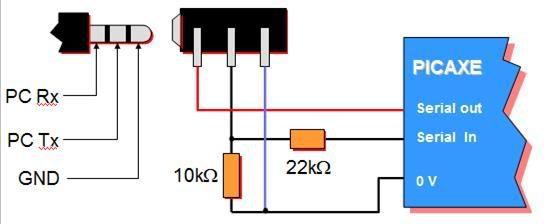

Tambien existe la opcion de colocarle un Jack stereo de 3.5mm
Photobucket

queda algo como esto:
Photobucket

Asi quedo el mio:











>>>> Circuito de Descarga con PICAXE <<<<

Circuito a utilizar para Descargar programa al PICAXE-18X

Todos los PICAXE de 18,28 y 40 pines tienen una terminal para "reset". Esta terminal debe estar en alto para que el microcontrolador PICAXE funcione, si la terminal se deja sin conectar el microcontrolador no funcionara.

Para conectar este pin a alto, conecte una resistencia de pull-up entre el pin y V+. Un push boton conectado entre la terminal de reset y tierra, proporciona un reset manual.
Photobucket
Photobucket


-Fuente de voltaje de 5 voltios-

Por el momento estoy utilizando una bateria de 9 voltios con un 7805 para que lo redusca a 5v. Para ver el diagrama entren aqui.








Agradecimientos al documento de Carlos E. Canto Quintal
